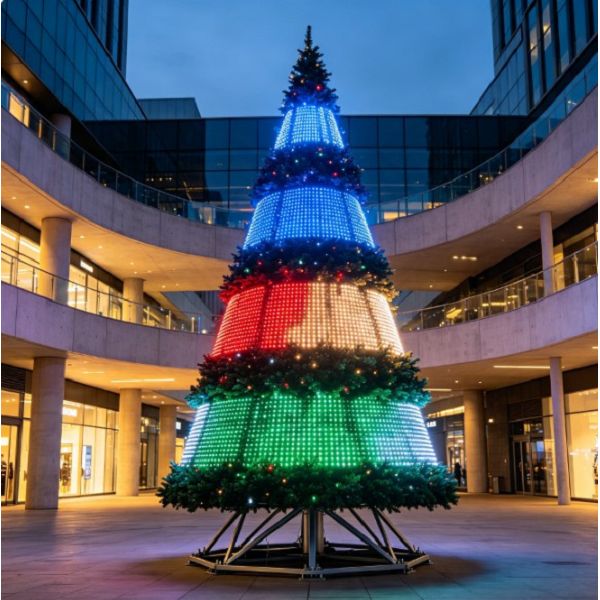

Konstruert for kommersielle atrier og kommunale offentlige rom, integrerer dette modulære displaysystemet adresserbare LED-piksler med en kraftig-konstruksjonsstålramme for å levere synkroniserte belysningsbriller. Ved å bruke segmentert pikselkontrollarkitektur gjør enheten operatører i stand til å utføre dynamiske fargeoverganger og tilpassede lysshow over høyder fra 5 til 25 meter.
Tekniske spesifikasjoner
|
Parameterkategori |
Spesifikasjonsdata |
|
Dimensjoner |
Høyde: 5m - 25m; Base: proporsjonalt 1:2 til 1:2,5 forhold |
|
Elektrisk inngang |
AC 110V - 240V, 50/60Hz; Belastning: 1,2kW - 8.5kW |
|
Belysning |
5 mm / SMD RGB lysdioder; 50 mm stigning; 22lm/node; 120 graders vinkel |
|
Beskyttelsesvurdering |
Kontrollboks: IP65; Grenseler: IP67 vanntett |
Nøkkelfunksjoner
Segmentert pikselkartlegging
Uavhengige grendatalinjer- muliggjør volumetriske 3D-lysanimasjoner og retningsbestemte fargesveip.
Verktøy-Gratis låsegrener
Hengslede grenkontakter bruker fjærbelastede-stifter og hurtig-plugger, noe som reduserer monteringstiden med 40 %.
Integrert overspenningsvern
Hovedfordelingsskap har innebygde-10kA transientspenningsdempere.
Skjult kabelføring
Interne trunkkanaler sikrer strøm- og signallinjer vekk fra offentlige soner.
Kommersielle applikasjoner
Atrium for næringseiendom:Gulv-forankret eller hengende installasjoner inne i kjøpesentre med flere-etasjer for å drive vinter fottrafikk.
Kommunale offentlige torg:Frittstående landemerker konstruert for å tåle vindbelastninger i luften- og tung offentlig interaksjon.
Temaparker og feriesteder:Synkronisert integrasjon med bakgrunnslydsystemer og masterkontrollere via Ethernet.
Utstillingssentre og hoteller:Rask-distribusjon modulære rammer designet for årlig montering, demontering og kompakt lagring.
Dynamisk lysdesign
Volumetrisk pikselmatrise:Arrangement av noder konstruerer et 360-graders sylindrisk lerret for å gjengi komplekse geometriske mønstre.
Oppdateringshastighet og dimming:PWM-oppdateringsfrekvens over 4000Hz eliminerer kameraflimmer; 16-bits gråtonedimming sikrer jevne overganger.
Forhåndsinnstilte og live-moduser:Internminnet lagrer opptil 32 frittstående programmer utløst via sanntidsklokker eller sensorinnganger.
Visuelle effekter i lag:Samtidig utførelse av blinkende bakgrunn,-mellomlagsfargejaging og strobe-aksenter i forgrunnen.
Lysstyringsarkitektur
Protokollkompatibilitet
Støtter industriprotokoller DMX512, Art-Net og sACN for bygningsadministrasjonssystemer.
Master Controller Management
Industrielle ARM-prosessorer administrerer multi-universdatautgang med null latens på tvers av 10 000 noder.
Signaloverføring
Differensial RS-485 og CAT6 skjermet Ethernet-kabling sikrer stabilitet over 100-meters avstander.
Diagnostisk tilbakemelding
Sanntidsovervåking oppdager åpne kretser, spenningsfall eller døde piksler via indikatorlamper.
Konstruksjonsteknikk og montering
Sentral mastarkitektur:Teleskopisk eller seksjons-boltet kjernerør i karbonstål med veggtykkelser fra 4 mm til 10 mm.
Lagdelt støtteringsystem:Laser-ringdragere i stål fordeler radielle vindbelastninger jevnt til den sentrale masten.
Alternativer for ballast og fundament:Kompatibel med boltede bunnplater, kryss-motvektsrammer eller betongankere.
Last-Bæreberegninger:Finite Element Analysis simulert for å tåle en sikkerhetsfaktor på 2,0 under maksimal egenlast og isakkumulering.
Materialer og etterbehandling
Løvverkssammensetning
100 % virgin PVC og PE co-støpte spisser behandlet med kjemiske tilsetningsstoffer for permanent NFPA 701-hemming.
Overflatebehandling av metall
Komponenter gjennomgår varm-dip galvanisering etterfulgt av et elektrostatisk polyesterpulverbelegg herdet ved 200 grader.
Ledningsisolasjon
Flammehemmende-tverrbundet-trådkapper av polyetylen klassifisert for temperaturer mellom -30 grader og +60 grader.
Maskinvareintegritet
Strukturelle bolter, pinner og strekkkabler laget av marine-klasse 304 rustfritt stål.
Elektriske ledninger og installasjon
Modulær seledesign:For-kablede grenseksjoner bruker IP67 vanntette fler-pluggskontakter, noe som eliminerer-lodding på stedet.
Sentral distribusjonsknutepunkt:Værtette skap på bakkenivå- inneholder hovedstrømforsyninger, strømbrytere og datasplittere.
Polaritetsbeskyttelse:Farge-kodede terminalkontakter forhindrer innsetting av omvendt-polaritet under feltinstallasjon.
Jordingsintegritet:Kontinuerlig metallisk binding forbinder alle strukturelle lag til en enhetlig jordingsterminal.
Dekorasjonsalternativer
Bladtetthetsprofiler:Konfigurerbare nåleteller som strekker seg fra standard kommersiell tetthet (120 tips/sq.ft) til ultra-tette profiler (180 tips/sq.ft).
Integrasjon av blandet materiale:Kombinasjon av støpte PE ytre spisser og stive PVC indre fyllstoffer for å optimalisere visuell realisme.
Monteringspunkter for tilbehør:Integrerte stålløkkefester støtter overdimensjonerte mekaniske ornamenter, bannere eller bånd.
Løvfargevariasjoner:Standard smaragdgrønn, frostet snø-tupp, metallisk sølv eller tilpassede Pantone-matchede farger.
Tilpasningsparametere
Dimensjonsskalering
Tilpasset fabrikasjon fra 3 til 35 meter skreddersydd til arkitektoniske klaringskrav.
Justering av pikseltetthet
Skalerbare nodeavstandskonfigurasjoner (25 mm, 50 mm eller 100 mm pitch) for å møte oppløsning og budsjettmål.
Kontrollintegrasjon
Tilpasset fastvareprogrammering, proprietær apputvikling eller tredjeparts programvareintegrasjon.
Strukturell merkevarebygging
Egendefinerte stjernetopper, bedriftslogoer eller strukturelle visningsplattformer integrert i den øvre masten.
Emballasje og transport
Modulær kassedesign:Stålrammede eksportkryssfinerbokser-sikrer stammeseksjoner, strukturelle ringer og grenbunter.
Fuktdempende:Vakuum-forseglet anti-statisk polyetylen-innpakning kombinert med industrielle silikagel-tørkemiddelpakker.
Komponentmerking:Laser-etste merkelapper i rustfritt stål og strekkode-merket emballasje tilsvarer direkte mekaniske tegninger.
Logistikkoptimalisering:Standardiserte containerdimensjoner (20GP/40HQ) minimerer volumetriske fraktkostnader.
FAQ
Spørsmål: Hvordan opprettholdes strukturell stabilitet under sterk vind utendørs?
A: Designet bruker en tung sentral stålmast og lagdelte ringdragere, forankret via boltede plater eller motvektsrammer, validert opp til Beaufort-skala 8.
Spørsmål: Kan lyseffekter integreres med eksisterende anlegg vise kontrollsystemer?
A: Ja, arkitekturen støtter industri-standard DMX512, Art-Net og sACN-protokoller.
Spørsmål: Hva er den typiske monteringstiden som kreves for en standard kommersiell installasjon?
A: Modulære-hurtigkoblede seler og verktøy-frie pinner lar et mannskap på 4 til 6 teknikere sette sammen en 10-meters enhet innen 8 til 12 timer.
Spørsmål: Er erstatnings-LED-noder og -grener lett tilgjengelige for vedlikehold?
A: Den modulære arkitekturen tillater uavhengig utskifting av individuelle grenkretser og pikselnoder uten å demontere tilstøtende lag.
